Мы подготовили новое руководство по 3D-печати и сборке реплики блока Astro Pi, основанное на обновлённых блоках, которые мы отправили на Международную космическую станцию в декабре.

Корпус Astro Pi связывает молодёжь с конкурсом Astro Pi

Вскоре после запуска первого компьютера Raspberry Pi люди начали создавать первые корпуса для него. С годами были разработаны действительно полезные и очень стильные модели. Без сомнения, самым полезным и стильным должен быть летный корпус Astro Pi. Этот корпус вмещает блоки Astro Pi — оборудование, которым пользуются молодые люди, когда участвуют в европейском конкурсе Astro Pi. Дизайн корпуса разработал выдающийся Джон Уэллс для самого первого конкурса Astro Pi, который был частью миссии Тима Пика Principia на МКС в 2015 году. С тех пор корпус стал культовой частью пути участников Astro Pi. Как говорит сам Джон: «Дизайн оригинального летного корпуса, хоть и функциональный, установил эмоциональную связь с молодыми людьми, которые участвовали в программе, и стал увлекательной и неотъемлемой частью опыта Astro Pi».

Людям нравится печатать корпуса Astro Pi на 3D-принтерах

Хотя печать корпуса Astro Pi вовсе не обязательна для участия в европейском конкурсе Astro Pi, многие команды молодых людей, участвующие в Astro Pi Mission Space Lab и создающие эксперименты для запуска на блоках Astro Pi на борту МКС, действительно печатают корпуса, чтобы разместить в них оборудование, которое мы им отправляем для тестирования экспериментов. Когда мы опубликовали первое руководство по 3D-печати корпуса Astro Pi и созданию рабочей реплики блока, оно сразу стало популярным. Мы увидели широкий спектр печатаемых корпусов. Некоторые люди (включая меня) пытались сделать свои реплики как можно более похожими на оригинальный алюминиевый летный блок Astro Pi, добавляя металлическую краску для завершения эффекта. Другие выбирали многокрасочные модели или использовали светящуюся в темноте нить для печати. Поэтому не было большой неожиданностью, что, когда мы объявили об отправке обновлённых блоков Astro Pi на МКС — с корпусами снова, разработанными Джоном Уэллсом — мы получили множество запросов на файлы для 3D-печати этих новых корпусов.

Теперь, когда ввод в эксплуатацию новых блоков Astro Pi, которые прибыли на борт Международной космической станции в декабре, завершён, мы смогли подготовить совершенно новое пошаговое руководство по 3D-печати корпуса Mark II Astro Pi и сборке собственной реплики блока Astro Pi дома или в классной комнате. Руководство также включает пошаговые инструкции по внутренней проводке, чтобы вы могли собрать рабочий блок Astro Pi. Мы предоставили специальную версию программы самотестирования, используемой на официальных Astro Pi, чтобы вы могли проверить, что всё работает. Если вы новичок в 3D-печати, вам может понравиться сначала попробовать один из наших проектов в BlocksCAD и попрактиковаться в печати более простого дизайна перед переходом к корпусу Astro Pi.

Изменения и улучшения в руководстве

Мы внесли некоторые изменения в исходные CAD-дизайны, чтобы сделать печать частей корпуса Mark II и сборку рабочей реплики блока Astro Pi максимально простой. В отличие от файлов STL для корпуса Mark I, мы сохранили верхнюю и нижнюю части корпуса как цельные детали, а не разделяли каждую на две тонкие половины. С тех пор 3D-принтеры продолжили совершенствоваться. У большинства теперь есть подогреваемые столы, которые предотвращают деформацию, и мы успешно печатали детали Mark II на ряде доступных по цене машин. В руководстве много советов и приёмов для достижения наилучших результатов. Как обычно при 3D-печати, будьте готовы внести некоторые корректировки для конкретного принтера, который вы используете.

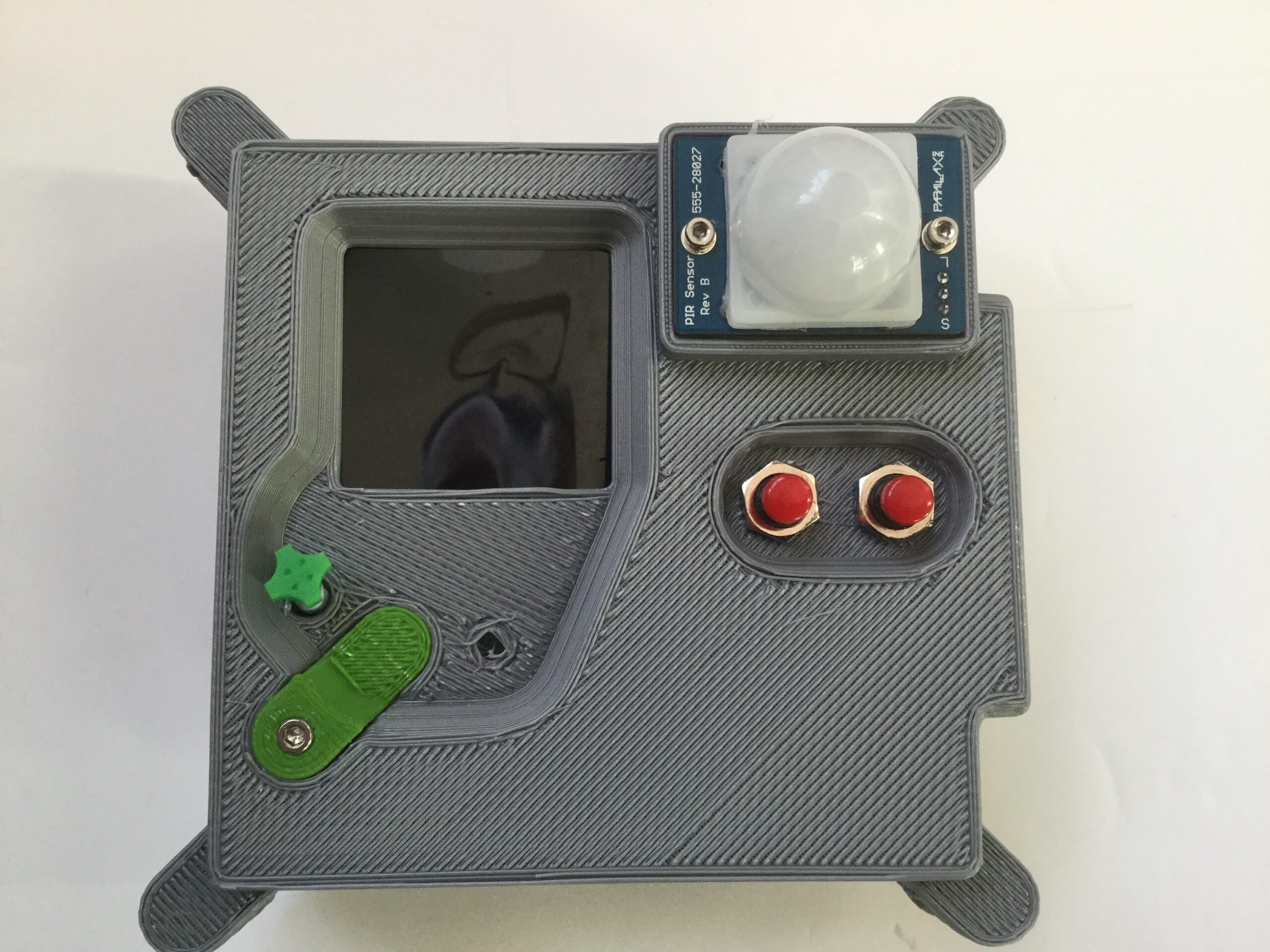

Кроме верхней и нижней частей корпуса, в этот раз есть дополнительные компоненты для печати: окошко для датчика цвета, колпачок джойстика, корпус для камеры Raspberry Pi High Quality и ножки, которые защищают объективы и позволяют блокам Astro Pi на МКС безопасно размещать их вплотную к надирному иллюминатору. Мы включили файлы для четырёх вариантов верхней части корпуса. Чтобы снизить затраты, наборы, которые мы отправляем командам Astro Pi Mission Space Lab, содержат другой PIR-датчик, отличающийся от используемого в настоящих блоках Astro Pi. Поэтому мы подготовили файлы верхних частей корпуса, позволяющие установить этот датчик. Если вы не участвуете в европейском конкурсе Astro Pi, это также предлагает более дешёвую альтернативу созданию реплики Astro Pi, которая всё ещё включает возможность обнаружения движения.

Мы также предоставили версии верхней части корпуса с меньшими отверстиями для кнопок. Поэтому, если вы не хотите тратиться на очень удобные в нажатии аутентичные кнопки, вы можете использовать другие яркие альтернативы, у которых обычно меньший диаметр. Поделитесь фотографиями своих напечатанных на 3D-принтере корпусов Astro Pi, отправив их нам в Твиттере на @astro_pi и @RaspberryPi_org.

Осталась неделя, чтобы помочь молодым людям сделать космическую историю с Astro Pi Mission Zero

Ещё не поздно для молодых людей принять участие в этой годовой вводной активности по программированию Astro Pi, Mission Zero, и предложить свои идеи по названиям для двух новых блоков Astro Pi! Astro Pi Mission Zero открыт до следующей пятницы, 18 марта.

Вопросы и ответы из комментариев

— Мне интересно, как теплоотвод у RPi4 в этом закрытом пластиковом 3D-корпусе? Мы не сталкивались с проблемами при обычном использовании.

— Но нам нужен новый Sense HAT!

— Старые Astro Pi всё ещё используются? У меня до сих пор есть мой напечатанный на 3D Astro Pi с R-Pi 2. Хотя мы в США и не можем участвовать в этом конкурсе, мои друзья и бывшие студенты любят пользоваться этой штукой.
